رنين LLC + مضخم صوت من الفئة D: كيفية تحقيق كفاءة بنسبة 98% وتحسين مزدوج لـ EMI؟

في مجال تحويل الطاقة عالي الكفاءة، فإن الجمع بين طوبولوجيا الرنين LLC ومكبر الصوت من الفئة D يعيد تعريف حد أداء مضخم الطاقة. على الرغم من أن مكبرات الصوت التقليدية من الفئة D تتمتع بكفاءة عالية (عادةً 90%-95%)، إلا أن EMI (التداخل الكهرومغناطيسي) وخسائر التبديل الناجمة عن التبديل الصعب لا تزال غير كافية. يمكن أن يؤدي رنين LLC إلى رفع كفاءة النظام إلى 98% وتقليل EMI بشكل كبير من خلال تحسين تقنية التبديل.

1. المزايا التآزرية LLC مضخم الرنين من الفئة D

(1) مفتاح تحقيق الكفاءة: تكنولوجيا التبديل الناعمة

عنق الزجاجة لمضخم الصوت التقليدي من الفئة D: أثناء التبديل الصعب، يتحول MOSFET تحت الجهد العالي والتيار العالي، مما يؤدي إلى خسائر كبيرة في التبديل (خاصة في التطبيقات عالية التردد).

حل الرنين LLC: من خلال التأثير التآزري لمحث الرنين (Lr)، ومكثف الرنين (Cr)، ومحث إثارة المحولات (Lm)، يتم تحقيق ما يلي:

تحويل الجهد الصفري (ZVS): انخفض VDS إلى 0 قبل تشغيل MOSFET، مما يمنع فقدان التشغيل

تبديل التيار الصفري (ZCS): يعود التيار بشكل طبيعي إلى الصفر عند إيقاف تشغيل الصمام الثنائي، مما يقلل من فقدان الاسترداد العكسي

(2) الآلية الأساسية لتحسين EMI

مشكلة EMI للتبديل الصعب: يؤدي التغير السريع في dv/dt وdi/dt (مثل 100V/ns) إلى حدوث ضوضاء إشعاعية عالية التردد.

الانتقال السلس لرنين LLC: يعمل تيار الرنين الجيبي (بدلاً من الموجة المربعة) على تقليل ميل حافة التبديل بأكثر من 50%، مما يقلل بشكل كبير من التوافقيات عالية التردد.

2. نقاط التصميم لتحقيق كفاءة 98%

• مطابقة دقيقة لمعلمات الرنين

يجب أن يكون fr أقل قليلاً من تردد التبديل (fs) للتأكد من أن نطاق ZVS يغطي تغييرات الحمل. مثال: في مضخم صوت بقدرة 500 واط، عندما يتم ضبط Lr=50μH وCr=22nF وfr≈150 كيلو هرتز وfs على 200 كيلو هرتز.

اختيار عامل الجودة (قيمة Q): ستؤدي قيمة Q العالية (> 0.5) إلى انخفاض في كفاءة الحمل الخفيف. يوصى بالتحكم فيه بين 0.3-0.5.

• تصميم المحولات المغناطيسية المتكاملة

التوازن بين محاثة التسرب ومحاثة الإثارة: استخدم لف الساندويتش أو اللف المجزأ لتقليل نسبة محاثة التسرب إلى أقل من 5٪ لتجنب إزاحة نقطة الرنين.

اختيار المواد الأساسية: يُفضل الفريت أو البلورات النانوية للتطبيقات عالية التردد لتقليل فقد التيار الدوامي.

• MOSFET وتحسين برنامج التشغيل

اختيار الجهاز: يُفضل استخدام MOSFET مع Qg منخفض (شحن البوابة) ومنخفض Coss (سعة الخرج).

تصميم دائرة القيادة: أضف إيقاف الجهد السلبي (-2 فولت إلى -5 فولت) لمنع التشغيل الخاطئ الناتج عن تأثير ميلر.

3. الاستراتيجيات العملية لقمع EMI

(1) القواعد الأساسية لتخطيط ثنائي الفينيل متعدد الكلور

قم بتقليل دائرة الرنين إلى الحد الأدنى: ضع الملف الأولي Lr وCr والمحول في المناطق المجاورة لتقصير مسار التيار عالي التردد.

تجزئة المستوى الأرضي: يتم توصيل أرض الطاقة (PGND) وأرض الإشارة (AGND) عند نقطة واحدة لتجنب اقتران الضوضاء.

(2) تصميم دائرة التصفية

مرحلة الإدخال: إضافة مرشح من النوع π (محث الوضع المشترك للمكثف X) لقمع EMI الذي يتم توصيله بتردد 100 كيلو هرتز - 1 ميجا هرتز.

مرحلة الإخراج: استخدم مرشح LC (L=1μH، C=100nF) لتصفية ضوضاء التبديل المتبقية.

(3) التدريع والتأريض

طبقة حماية المحولات: تغلف رقائق النحاس المحولات ويتم تأريضها لتقليل إشعاع المجال المغناطيسي.

تأريض المشتت الحراري: يتم توصيل المشتت الحراري MOSFET بـ PGND من خلال مسار مقاومة منخفضة لتجنب تأثير الهوائي.

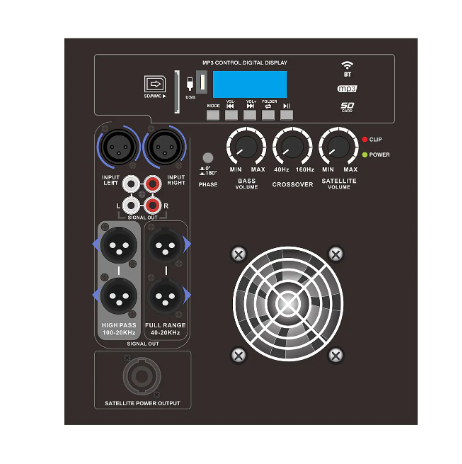

4. ميزات المنتج لمضخم الطاقة الرنان عالي الموثوقية من الفئة D LLC

• كفاءة فائقة (> 95%)

تقنية التبديل الناعم: يتم تحقيق تبديل الجهد الصفري (ZVS) وتحويل التيار الصفري (ZCS) من خلال رنين LLC، مما يقلل بشكل كبير من خسائر تبديل MOSFET ويمكن أن تصل الكفاءة الإجمالية إلى 95%-98%.

فقدان توصيل منخفض: استخدم أجهزة MOSFET أو GaN منخفضة RDS(on) لتقليل انخفاض جهد التوصيل وتحسين كفاءة الطاقة.

كفاءة عالية تحت الحمل الخفيف: تقلب الكفاءة أقل من 5% في نطاق الحمل 20%-100%، وهو أفضل من مضخم الصوت التقليدي من الفئة D.

• أداء EMI ممتاز

تيار الرنين الجيبي: يقلل شكل الموجة الجيبية الطبيعية لطوبولوجيا LLC من التوافقيات عالية التردد، ويتم تقليل التداخل الكهرومغناطيسي المشع بمقدار 10-15 ديسيبل مقارنة بالفئة D ذات التبديل الصعب.

تخطيط PCB محسّن: تم تصميم حلقة الرنين الرئيسية لتكون الأقصر، ومع طبقة التدريع ودائرة الترشيح، يمكنها بسهولة اجتياز معيار CISPR 32/EN 55032 Class B.

خرج ضوضاء منخفض: THD N (إجمالي ضوضاء التشوه التوافقي) <0.05%، مما يلبي متطلبات المعدات الصوتية والطبية عالية الدقة.

• تصميم الموثوقية

آليات الحماية المتعددة:

حماية التيار الزائد (OCP): مراقبة تيار الإخراج في الوقت الحقيقي، ووقت الاستجابة <1μs؛

حماية الجهد الزائد/الجهد المنخفض (OVP/UVP): نطاق جهد الإدخال الواسع (مثل 12V-60V)؛

الحماية من الحرارة الزائدة (OTP): وظيفة تقليل الحمل التلقائي لمستشعر درجة الحرارة.

مكونات طويلة العمر:

مكثفات الحالة الصلبة (عمر الخدمة > 100000 ساعة) تحل محل المكثفات الإلكتروليتية؛

النوى المقاومة للحرارة العالية (فوق 130 درجة مئوية) تتجنب فشل التشبع.

مضاد للاهتزاز والصدمات: عملية التأصيص وتصميم الغلاف المعدني، مناسب للبيئات القاسية مثل السيارات والصناعية.

• الاكتناز وكثافة الطاقة العالية

تقنية التكامل المغناطيسي: دمج مغو الرنين (Lr) والمحول (Tx) في قلب واحد، مما يقلل الحجم بنسبة 30%.

تصميم عالي التردد: يمكن أن يصل تردد التبديل إلى 500 كيلو هرتز - 1 ميجا هرتز (محلول GaN)، مما يسمح باستخدام مكونات سلبية أصغر.

التعبئة المعيارية: وحدات قياسية من نصف الطوب/الطوب الكامل (مثل 48 فولت/500 واط)، تدعم التوصيل والتشغيل.

• التحكم الذكي والرقمي

تعديل التردد التكيفي: اضبط تردد التبديل (fs) تلقائيًا وفقًا لتغيرات الحمل للحفاظ على حالة الرنين المثالية.

الواجهة الرقمية: تدعم اتصالات I2C/PMBus، ومراقبة الكفاءة ودرجة الحرارة وحالة الخطأ في الوقت الحقيقي.

• القدرة على التكيف على نطاق واسع التطبيق

صوت متطور: مضخم صوت Hi-Fi، صوت السيارة (THD N<0.03%)؛

إمدادات الطاقة الصناعية: محرك سيرفو، معدات الليزر (الكفاءة> 96٪)؛

المعدات الطبية: مولد الموجات فوق الصوتية، وإمدادات الطاقة للتصوير بالرنين المغناطيسي (منخفضة الضوضاء وموثوقية عالية)؛

نظام الطاقة الجديد: عاكس كهروضوئي، شاحن سيارة (مدخل جهد عريض).

5. احتياطات لاستخدام مضخمات الطاقة الرنانة ذات الموثوقية العالية من الفئة D ذات المسؤولية المحدودة

على الرغم من أن مضخمات الطاقة من الفئة D ذات الموثوقية العالية الرنانة ذات المسؤولية المحدودة تتمتع بأداء واستقرار ممتازين، إلا أن المشكلات الرئيسية التالية لا تزال بحاجة إلى ملاحظة في التطبيقات الفعلية لضمان التشغيل الموثوق به على المدى الطويل للنظام والأداء الأمثل:

إمدادات الطاقة ومطابقة المعلمة الكهربائية

• نطاق جهد الإدخال

اتبع بدقة نطاق جهد الإدخال المحدد في المواصفات (مثل 24 فولت-60 فولت). قد يتسبب الجهد الزائد في انهيار MOSFET، وقد يتسبب انخفاض الجهد في حدوث خلل في الرنين.

يوصى بإضافة صمام ثنائي TVS أو دائرة حماية من الجهد الزائد عند طرف الإدخال لمنع حدوث صدمة مفاجئة.

• مطابقة الطاقة

يجب ألا تتجاوز طاقة الحمل 120% (الذروة اللحظية) أو 100% (التشغيل المستمر) من الطاقة المقدرة لمكبر الصوت، وإلا فقد يؤدي ذلك إلى حماية التيار الزائد أو إتلاف مرحلة الإخراج.

بالنسبة للأحمال الحثية (مثل المحركات والمحولات)، يجب حجز هامش طاقة إضافي بنسبة 20%.

إدارة تبديد الحرارة

• تركيب بالوعة الحرارة

قم بتركيب المشتت الحراري بمواصفات مطابقة (مثل المقاومة الحرارية ≥ 0.5 درجة مئوية/واط)، وتأكد من أن سطح تبديد الحرارة على اتصال وثيق مع MOSFET/المحول، وقم بتطبيق شحم السيليكون عالي التوصيل الحراري.

تجنب تشغيل المشتت الحراري بالتوازي مع خطوط الإشارة الأخرى عالية التردد لمنع التداخل الكهرومغناطيسي.

• درجة الحرارة المحيطة

درجة حرارة العمل الموصى بها هي ≥40 درجة مئوية (الدرجة الصناعية) أو ≥85 درجة مئوية (الدرجة العسكرية). ستؤدي درجة الحرارة المرتفعة إلى تقليل عمر المكثف الإلكتروليتي بشكل كبير.

عند استخدامه في مكان محدود، يلزم تبريد الهواء القسري (سرعة الرياح ≥ 2m/s) أو التبريد السائل.

معايرة معلمة الرنين

• التحقق من تردد الرنين (fr).

قبل التشغيل، يجب استخدام مسبار تيار راسم الذبذبات للتحقق مما إذا كان تردد الرنين الفعلي متوافقًا مع قيمة التصميم (مثل 150 كيلو هرتز ± 5%). الانحراف المفرط سوف يسبب فشل ZVS.

إذا تم إزاحة التردد، فيمكن تصحيحه عن طريق ضبط مكثف الرنين (Cr) أو المحث (Lr).

• حماية الحمل الخفيف

قد يغادر رنين LLC منطقة ZVS عندما يكون الحمل أقل من 10%. يجب تمكين وضع الاندفاع أو وظيفة قفز التردد لتجنب الانخفاض المفاجئ في الكفاءة.

تخطيط ثنائي الفينيل متعدد الكلور والأسلاك

• تصميم حلقة المفاتيح

يجب أن تكون حلقة الرنين (محول Lr-Cr) قصيرة وواسعة، مع طول موصى به <3 سم لتقليل تأثير الحث الطفيلي.

تستخدم أرض الطاقة (PGND) وأرض الإشارة (AGND) تأريضًا أحادي النقطة على شكل نجمة لتجنب ضوضاء الارتداد الأرضي.

• قمع EMI

يجب أن تكون كابلات الإدخال/الإخراج مجهزة بحلقات مغناطيسية وأن تستخدم كبلات ملتوية أو كبلات محمية.

يجب إبعاد خطوط الإشارة الحساسة (مثل خطوط التغذية المرتدة) عن عقد التبديل عالية التردد (التباعد ≥5 مم).

اختبار وظيفة الحماية

• التحقق من عتبة الحماية

عند الاستخدام لأول مرة، من الضروري محاكاة واختبار ما إذا كانت وسائل الحماية من التيار الزائد (OCP)، والجهد الزائد (OVP)، ودرجة الحرارة الزائدة (OTP) يتم تشغيلها بشكل طبيعي (مثل زيادة الجهد تدريجيًا باستخدام حمل/مصدر طاقة قابل للتعديل).

يجب أن يكون زمن استجابة الحماية <10μs (التيار الزائد) و<1ms (ارتفاع درجة الحرارة).

• استرداد الخطأ

بعد إزالة العطل، يوصى بالتأخير لمدة 1-2 ثانية قبل إعادة التشغيل لتجنب الصدمات المتكررة التي قد تؤدي إلى تلف الجهاز.

الصيانة وإدارة الحياة

• التفتيش المنتظم

تحقق كل 6 أشهر مما إذا كان المكثف الإلكتروليتي منتفخًا وما إذا كان لون المكون المغناطيسي متغيرًا (علامة على الشيخوخة بسبب ارتفاع درجة الحرارة).

استخدم جهاز تصوير حراري لمسح المكونات الرئيسية (مثل MOSFET والمحول) بحثًا عن ارتفاع غير طبيعي في درجة الحرارة.

• التنبؤ بالحياة

تسجيل وقت التشغيل وبيانات درجة الحرارة. عندما تزيد مقاومة السلسلة المكافئة للمكثف (ESR) بنسبة ≥50%، يجب استبدالها.

محظورات التطبيق

يحظر التشغيل بدون تحميل: فقد يتسبب ذلك في نفاد جهد الرنين عن السيطرة وتلف MOSFET.

لا توجد دائرة قصر للإخراج: حتى مع حماية OCP، ستؤدي الدوائر القصيرة المتكررة إلى تقصير عمر الجهاز.

تجنب البيئات الرطبة/المتربة: فقد يتسبب ذلك في فشل التفريغ أو العزل (يتطلب حماية IP65 أو أعلى).

6. LLC مضخم الطاقة الرنان ذو الموثوقية العالية من الفئة D الأسئلة الشائعة

المبادئ الأساسية

Q1: ما هو الفرق الأساسي بين مضخم الطاقة الرنان من الفئة D LLC ومضخم الطاقة التقليدي من الفئة D؟

A1: تستخدم الفئة D التقليدية التبديل الصعب، والذي به خسارة كبيرة في التبديل ومشاكل EMI؛ يحقق رنين LLC كفاءة عالية (> 95%) وEMI منخفضًا من خلال تقنية التبديل الناعم (ZVS/ZCS)، مع استخدام تيار الرنين الجيبي لتقليل الضوضاء.

س2: لماذا يمكن لرنين شركة ذات مسؤولية محدودة أن يحسن الموثوقية؟

أ2:

يقلل التبديل الناعم من ضغط MOSFET ويطيل عمر الجهاز؛

تعمل طوبولوجيا الرنين بشكل طبيعي على منع طفرات الجهد/التيار؛

تحقق دوائر الحماية المتعددة (OCP/OVP/OTP) عزلًا سريعًا للخطأ.

تطبيق التصميم

س3: كيفية اختيار معلمات الرنين (Lr، Cr، Lm)؟

أ3:

عادة ما يتم ضبط تردد الرنين fr=1/(2π√(LrCr)) على 0.7-0.9 أضعاف تردد التبديل fs؛

يوصى بأن تكون محاثة الإثارة Lm 3-5 مرات Lr (للتأكد من أن نطاق ZVS يغطي تغييرات الحمل)؛

تساعد أدوات التصميم المرجعية (مثل حاسبة TI's LLC) في الحساب.

س 4: ما هي المحظورات في تخطيط ثنائي الفينيل متعدد الكلور؟

أ4:

تجنب توجيه حلقة الرنين الطويلة جدًا (> 3 سم)؛

لا تخلط بين أرض الطاقة وأرض الإشارة؛

احتفظ بعقد التبديل عالية التردد بعيدًا عن خطوط التغذية المرتدة.

تحسين الأداء

س5: ماذا أفعل إذا انخفضت الكفاءة عند الحمل الخفيف؟

أ5:

تمكين وضع الاندفاع أو تعديل التردد؛

تحسين الوقت الميت (عادة 50-100ns)؛

حدد أجهزة Qg GaN منخفضة لتقليل فقد محرك الأقراص.

س 6: كيفية تقليل EMI بشكل أكبر؟

ج6:

إضافة خنق الوضع المشترك والمكثفات X/Y؛

استخدام المحول المحمي والغلاف المعدني؛

تجنب نطاقات التردد الحساسة (مثل نطاق بث AM) لتبديل التردد.

استكشاف الأخطاء وإصلاحها

س7: لا يوجد مخرج بعد التشغيل، ما هو السبب المحتمل؟

ج7:

تحقق مما إذا كان جهد الإدخال ضمن النطاق المسموح به؛

تأكد من تفعيل إشارة التمكين (EN)؛

اكتشف ما إذا كانت دائرة الحماية قد تم تشغيلها بشكل خاطئ (مثل مزلاج الجهد الزائد).

س 8: كيف نمنع MOSFET من ارتفاع درجة الحرارة والاحتراق؟

ج8:

ضمان الاتصال الجيد للمشتت الحراري (سمك الشحم الحراري <0.1 مم)؛

التحقق من تحقيق ZVS (مراقبة شكل موجة VDS باستخدام راسم الذبذبات)؛

تحقق مما إذا كان جهد محرك البوابة كافيًا (عادةً 10-12 فولت).

سيناريوهات التطبيق

س9: هل يمكن استخدامه للأجهزة التي تعمل بالبطارية؟

ج9: نعم، ولكن يرجى ملاحظة ما يلي:

اختر نموذجًا واسعًا لجهد الإدخال (مثل 8-40 فولت)؛

تمكين وضع توفير الطاقة عند الحمل الخفيف؛

يفضل استخدام IC للتحكم في التيار المنخفض الهادئ (مثل <1 مللي أمبير).

س10: كيف يتم التأكد من السلامة في المعدات الطبية؟

أ10:

من خلال محولات العزل الطبية (مثل جهد تحمل 5 كيلو فولت)؛

التصميم الزائد لدوائر الحماية الرئيسية؛

الامتثال لمعايير السلامة IEC 60601-1.

الصيانة والحياة

س11: كم مرة يجب استبدال المكثفات الإلكتروليتية؟

ج11:

حوالي 5-8 سنوات في الظروف العادية (40 درجة مئوية)؛

يلزم الاستبدال كل 2-3 سنوات في ظل ظروف درجات الحرارة المرتفعة (> 85 درجة مئوية)؛

مراقبة قيمة ESR واستبدالها فوراً إذا زادت بنسبة 50%.

س12: كيفية تحديد عمر المكونات المغناطيسية؟

أ12:

لاحظ ما إذا كان القلب متشققًا أو متغير اللون؛

اختبار ما إذا كان الحث يتناقص بأكثر من 10%؛

استخدم جهاز تصوير حراري للكشف عن ارتفاع درجة الحرارة المحلية (> 120 درجة مئوية يتطلب الاستبدال).
