دليل اتصال مكبر الصوت النشط من السلسلة DSP19/DSP18/DSP110

1. نظرة عامة على المنتج

سلسلة DSP19/DSP18/DSP110 عبارة عن مكبر صوت نشط عالي الأداء مصمم لتطبيقات الصوت الاحترافية. يحتوي على معالج إشارة رقمية DSP مدمج ووحدة مكبر صوت عالية الكفاءة، مناسب لقاعات المؤتمرات والعروض والمسارح والسيناريوهات الأخرى.

2. التحضير قبل الاتصال

• تحقق من قائمة المعدات

مكبرات الصوت النشطة (DSP19/DSP18/DSP110)

سلك الطاقة (قياسي)

كابل الصوت (XLR/TRS/TS، يتم تحديده وفقًا للواجهة)

جهاز مزج الصوت أو مصدر الصوت (مثل الكمبيوتر أو الهاتف المحمول أو المشغل)

• البيئة والتنسيب

تجنب وضع السماعات بالقرب من الحائط (اترك مساحة لا تقل عن 20 سم لتبديد الحرارة)

ضع القناتين اليسرى واليمنى بشكل متناظر لضمان مجال صوتي متوازن

معالجة مقاومة الصدمات: استخدم دعامة خاصة أو وسادة ممتصة للصدمات

3. شرح تفصيلي لخطوات الاتصال

• اتصال الطاقة

استخدم سلك الطاقة الأصلي وقم بتوصيله بتيار متردد 100-240 فولت

تأكد من إمداد الطاقة المستقر (يوصى باستخدام UPS أو مثبت الجهد)

ملحوظة: قم بتوصيل جميع كبلات الصوت أولاً ثم قم بتشغيلها أخيرًا

• اختيار واجهة إدخال الصوت

خطوات العملية:

قم بتوصيل أحد طرفي كبل الصوت بمنفذ الإخراج الخاص بجهاز مصدر الصوت

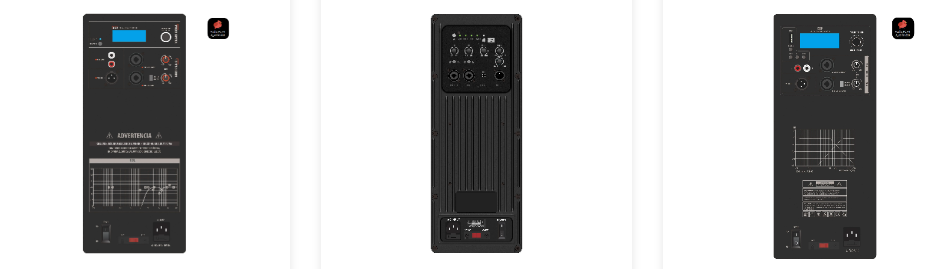

قم بتوصيل الطرف الآخر بواجهة INPUT المقابلة على اللوحة الخلفية لمكبر الصوت

قم بربط موصل XLR لمنعه من السقوط

• اتصال نظام متعدد مكبرات الصوت

وضع السلسلة (ينطبق على DSP110):

قم بتوصيل مكبر الصوت التالي في السلسلة من خلال واجهة LINK OUT

يدعم ما يصل إلى 4 اتصالات متسلسلة، بمسافة إجمالية تبلغ 20 مترًا

الوضع الموازي:

استخدم موزع الصوت لتقسيم إشارات متعددة

انتبه إلى مطابقة المعاوقة لتجنب التحميل الزائد

4. حل المشكلات الشائعة

لا يوجد إخراج الصوت

تحقق مما إذا كان ضوء مؤشر الطاقة قيد التشغيل

تأكد من عدم كسر كابل الصوت (يمكنك استخدام مقياس متعدد للاختبار)

تحقق من إعدادات الإخراج لجهاز مصدر الصوت

الكثير من الضوضاء في الخلفية

استخدام اتصال متوازن (XLR/TRS)

الابتعاد عن مصادر التداخل الكهرومغناطيسي القوية (مثل المحولات)

تحقق مما إذا كان التأريض جيدًا

تشويه التردد المنخفض

قم بإيقاف تشغيل وظيفة "Bass Boost" الخاصة بمكبر الصوت

تأكد من عدم تحميل إشارة الإدخال بشكل زائد (لا يضيء ضوء مؤشر الذروة دائمًا)

5. السلامة والصيانة

• إدارة الحرارة: يوصى بالتوقف لمدة 15 دقيقة بعد 4 ساعات من التشغيل المستمر
• التنظيف والصيانة: قم بتنظيف الغبار الموجود على الشبكة بقطعة قماش ناعمة كل شهر
• تخزين طويل الأمد: افصل مصدر الطاقة وضعه في بيئة جافة
