ما هو مضخم صوت من الفئة H
A فئة ح Loudspeaker Amplifier هو نوع من مضخمات الطاقة الصوتية التي تستخدم نظام السكك الحديدية لإمداد الطاقة متعدد المستويات لتقليل الحرارة المهدرة وتحسين الكفاءة مقارنةً بتصميمات الفئة AB التقليدية، مع تجنب خصائص ضوضاء التبديل المرتبطة بتصميمات الفئة D. بدلاً من تشغيل ترانزستورات الخرج من سكة جهد ثابتة واحدة في جميع الأوقات، يقوم تصميم الفئة H بالتبديل ديناميكيًا بين مستويين أو أكثر من مستويات جهد الإمداد اعتمادًا على مقدار إشارة الخرج التي يحتاجها مكبر الصوت في أي لحظة معينة، مما يحافظ على الجهد عبر أجهزة الإخراج أقرب إلى الحد الأدنى المطلوب.
تشرح الأقسام أدناه كيفية عمل مبدأ تبديل السكة هذا، وكيف تتم مقارنة الفئة H مع فئات مكبرات الصوت الأخرى، حيث يتم تفعيل تحسينات الكفاءة وإدارة الحرارة، وحيث يتم تطبيق مكبرات الصوت لمكبرات الصوت من الفئة H بشكل شائع في أنظمة الصوت الاحترافية والمثبتة.
كيف يعمل تضخيم الفئة H
في مكبر الصوت التقليدي من الفئة AB، يتم تشغيل مرحلة الإخراج بواسطة سكة ثابتة عالية الجهد بحجم مناسب للتعامل مع ذروة الطلب على الإشارة. هذا يعني أنه خلال الممرات الأكثر هدوءًا، عندما تكون هناك حاجة فعليًا إلى كمية صغيرة فقط من جهد الخرج، فإن فرق الجهد الزائد بين السكة وإشارة الخرج يتبدد كحرارة عبر ترانزستورات الخرج. يعالج تصميم الفئة H هذا الأمر من خلال توفير اثنين أو أكثر من قضبان الجهد، عادةً ما تكون سكة أقل لمستويات الإشارة اليومية وواحدة أو أكثر من القضبان الأعلى المخصصة للقمم، ثم تحويل مرحلة الإخراج إلى سكة أعلى فقط عندما تتطلب الإشارة ذلك فعليًا.
تسلسل التشغيل الأساسي
- تتم مراقبة الإشارة بشكل مستمر عن طريق دائرة التحكم بتبديل السكك الحديدية
- يتم سحب مرحلة الإخراج من سكة الجهد المنخفض خلال مستويات الإشارة النموذجية
- تتحول الدائرة إلى سكة جهد أعلى فقط عندما تقترب الإشارة من مستويات الذروة
- تعود مرحلة الإنتاج إلى السكة المنخفضة بمجرد مرور ذروة الطلب
كفاءة مضخم الصوت من الفئة H مقارنة بالفئات الأخرى
كفاءة مكبر الصوت من الفئة H يقع بشكل عام بين تصميمات الفئة AB التقليدية وتبديل تصميمات الفئة D. نظرًا لأن مرحلة الإخراج تقضي معظم وقت تشغيلها على سكة الجهد المنخفض، يتم تقليل متوسط تبديد الطاقة مقارنةً بمضخم ثابت أحادي السكة من الفئة AB، بينما لا تزال مرحلة الإخراج الخطية تتجنب عمليات التحويل عالية التردد التي تفضل بعض التطبيقات تقليلها.
ما مدى كفاءة مكبر الصوت من الفئة H
يعتبر مضخم الصوت من الفئة H بشكل عام أكثر كفاءة من مضخم الصوت من الفئة AB المشابه لأن أجهزة الإخراج تقضي معظم وقت التشغيل في العمل ضد سكة ذات جهد منخفض بدلاً من سكة واحدة ثابتة عالية الجهد، مما يقلل من متوسط تبديد الحرارة عبر مادة البرنامج النموذجية.
توليد الحرارة والإدارة الحرارية
لان كفاءة مضخم الطاقة من الفئة H يتحسن مع بقاء المزيد من الإشارة على السكة السفلية، يتم تقليل توليد الحرارة بشكل عام مقارنة بتصميم مكافئ من الفئة AB يعمل على نفس مستوى الإخراج. وهذا له آثار عملية على متطلبات التبريد، وحجم الهيكل، وموثوقية المكونات على المدى الطويل في تطبيقات الخدمة المستمرة مثل الصوت المتجول أو أنظمة التثبيت الثابتة.
هل يعمل مكبر الصوت من الفئة H بشكل ساخن؟
يعمل مكبر الصوت من الفئة H بشكل عام بشكل أكثر برودة من مكبر الصوت من الفئة AB المشابه في ظل مادة البرنامج النموذجية، نظرًا لأن معظم التشغيل يحدث على سكة الإمداد السفلية. لا يزال إنتاج الحرارة يرتفع عند مستويات إنتاج مستدامة أعلى، ولكن نهج تبديل السكك الحديدية يقلل من متوسط الحمل الحراري مقارنة بتصميم ثابت أحادي القضيب.
الفئة H مقابل الفئة AB مقابل الفئة D: مقارنة الأداء
يتضمن اختيار فئة مكبر الصوت وزن الكفاءة وخصائص الصوت وتعقيد التصميم معًا بدلاً من تحسين عامل واحد. يوضح الرسم البياني أدناه مقارنة عامة عبر العوامل التي يتم أخذها في الاعتبار بشكل شائع أثناء اختيار مكبر الصوت لتطبيقات مكبرات الصوت.
مزايا وعيوب مكبرات الصوت من الفئة H
المزايا الرئيسية
- تحسين الكفاءة مقارنة بتصميمات الفئة AB ذات السكة الواحدة الثابتة
- انخفاض توليد الحرارة في ظل مواد البرنامج النموذجية، تخفيف متطلبات التبريد
- مرحلة الإخراج الخطية التي تتجنب ضوضاء التبديل عالية التردد التي تظهر في بعض تصميمات الفئة D
- يدعم المبددات الحرارية الأصغر حجمًا وتصميمات الهيكل الأكثر إحكاما مقارنة بمخرجات الفئة AB المماثلة
الاعتبارات العملية والقيود
- تضيف دوائر تبديل السكك الحديدية تعقيدًا في التصميم مقارنةً بمضخم الصوت أحادي السكة
- يجب أن يتم التحكم بشكل جيد في تبديل التحولات بين القضبان لتجنب التشويش المسموع
- تكون مكاسب الكفاءة بشكل عام أقل من تصميم الفئة D المشابه، على الرغم من اختلاف خصائص الصوت
تطبيقات مكبرات الصوت من الفئة H
A مضخم صوت من الفئة H لنظام PA يعد الاستخدام شائعًا لأن أنظمة الصوت المتنقلة والمثبتة تستفيد من الجمع بين مخرجات الحرارة المنخفضة وحجم الهيكل المدمج ومرحلة الإخراج الخطية المناسبة لمواد البرامج كثيرة المتطلبات. مضخم صوت فئة H لمكبرات الصوت تتضمن التطبيقات عادةً نطاقات طاقة متوسطة إلى عالية حيث تكون الكفاءة والإدارة الحرارية أمرًا مهمًا للتشغيل المستمر للخدمة.
| التطبيق | لماذا تناسب الفئة H |
|---|---|
| أنظمة الصوت السياحية | أقل heat output supports compact rack-mounted chassis |
| تركيب مكان ثابت | تشغيل مستمر موثوق به مع انخفاض احتياجات التبريد |
| مراقب المرحلة Systems | مرحلة الإخراج الخطية المناسبة لمواد البرنامج الديناميكية |
| الحدث والمكان الصوت | توازن الكفاءة والأداء السليم للمحتوى المتنوع |

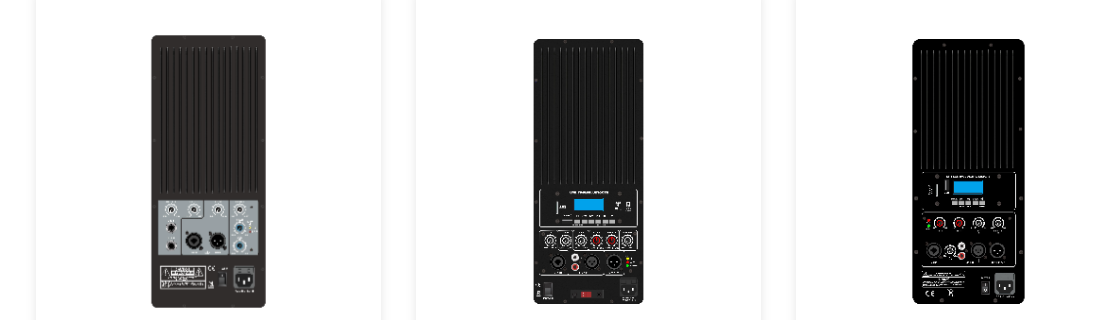

حول Ningbo Zhenhai Huage Electronics: الشركة المصنعة لمكبر الصوت من الفئة H
Ningbo Zhenhai Huage Electronics Co., Ltd. هي مؤسسة صوتية محترفة تدمج البحث والتطوير والإنتاج والمبيعات، وتعمل كشركة مضخم صوت من الفئة H Manufacturer ومصنع مكبرات الصوت من الفئة H. ركزت الشركة لسنوات عديدة على إنتاج خلاطات الصوت ومكبرات الصوت النشطة والميكروفونات والمكونات والمعدات الإلكترونية ذات الصلة.
الشركة متخصصة في مضخم صوت مخصص من الفئة H المنتجات إلى جانب عروضها القياسية، مع الحفاظ على نهج تجاري يتمحور حول المنتجات الجيدة والخدمة الجيدة والسمعة الطيبة. على مر السنين، أنشأت الشركة علاقات تعاون طويلة الأمد ومستقرة مع العديد من الشركات في الداخل والخارج، وقدمت خدمات OEM لعدد من العلامات التجارية الصوتية. من خلال فرق التصميم والإنتاج والاختبار الاحترافية، تدعم الشركة تخصيص المنتج بناءً على متطلبات العملاء المحددة.
الأسئلة المتداولة
س1. ما هو مضخم الصوت من الفئة H؟
مضخم الصوت من الفئة H عبارة عن مضخم طاقة صوتي يستخدم قضبان إمداد تحويل متعددة لتقليل الحرارة وتحسين الكفاءة مقارنة بتصميم فئة AB أحادي السكة الثابتة.
س2. كيف يعمل مكبر الصوت من الفئة H؟
فهو يراقب إشارة الدخل ويحول مرحلة الخرج بين سكة الجهد المنخفض للمستويات النموذجية وسكة الجهد العالي المخصصة لذروات الإشارة.
س3. ما هو تضخيم الفئة H؟
فئة ح amplification refers to the rail-switching technique that keeps the voltage across the output devices closer to the minimum needed for the current signal level, reducing wasted heat.
س 4. ما هو مضخم الطاقة من الفئة H المستخدم؟
يُستخدم بشكل شائع في أنظمة مكبرات الصوت الاحترافية، بما في ذلك الصوت المتجول، والتركيب الثابت، وتطبيقات مراقبة المسرح، حيث تكون الكفاءة والإدارة الحرارية أمرًا مهمًا.
س5. ما هي مميزات مكبرات الصوت من الفئة H؟
تشمل المزايا كفاءة محسنة مقارنة بالفئة AB، وتوليد حرارة منخفض، ومرحلة إخراج خطية بدون ضوضاء تحويل عالية التردد، ودعم تصميمات الهيكل الأكثر إحكاما.
س6. ما هي عيوب مكبرات الصوت من الفئة H؟
تضيف دوائر تبديل السكك الحديدية تعقيدًا إلى التصميم، ويجب التحكم في تحولات التبديل بعناية، في حين تظل الكفاءة الإجمالية أقل بشكل عام من تصميم الفئة D المشابه.
س7. ما مدى كفاءة مضخم الصوت من الفئة H؟
فئة ح amplifiers are generally more efficient than Class AB amplifiers because the output stage spends most operating time on a lower voltage rail, though efficiency is typically lower than Class D designs.
س8. هل يعمل مكبر الصوت من الفئة H ساخنًا؟
يعمل مكبر الصوت من الفئة H بشكل عام بشكل أكثر برودة من مكبر الصوت من الفئة AB المشابه في ظل مادة البرنامج النموذجية، حيث يتم التعامل مع معظم محتوى الإشارة على سكة الإمداد السفلية.
س9. كيف تقلل الفئة H الحرارة؟
فهو يقلل من الحرارة عن طريق تقليل فرق الجهد بين حاجز الإمداد وإشارة الخرج، ويتحول إلى حاجز أعلى فقط عندما تتطلب الإشارة فعليًا مساحة رأس إضافية.
س10. ما مقدار الطاقة التي يستهلكها مكبر الصوت من الفئة H؟
يعتمد استهلاك الطاقة على الطراز المحدد، وتصنيف طاقة الخرج، ومواد البرنامج، على الرغم من أن تصميم تبديل السكة يقلل عمومًا من متوسط الاستهلاك مقارنةً بمضخم ثابت أحادي السكة ذو خرج مماثل.
